Konfigurierbare und programmierbare I/O-Module mit CAN-FD-Anbindung
Das PCAN-MicroMod FD kombiniert einen Mikrocontroller, ein CAN-FD-Interface und diverse Ein- und Ausgänge auf einer kleinen Einsteckplatine. Damit bietet PEAK-System Entwicklern eine einfache Lösung zur Integration dieser Eigenschaften in ihre eigene Hardware und hat selbst darauf basierend eine Reihe von I/O-Modulen für verschiedene Anwendungen veröffentlicht.

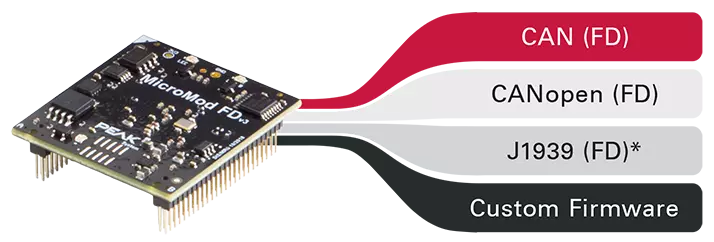

PCAN-MicroMod FD-Produkte können je nach Firmware und Ausführung in verschiedenen Betriebsmodi mit Unterstützung für die Kommunikationsprotokolle CAN (FD) und CANopen (FD) eingesetzt werden. Darüber hinaus ist die Verwendung einer eigenen Firmware möglich.
* Die Unterstützung des Standards J1939 (FD) ist für Q4 2026 geplant.
| Produkt | CAN CAN FD | CANopen CANopen FD | Custom Firmware |
|---|---|---|---|
| PCAN-MicroMod FD Evaluation |  |  | |
| PCAN-MicroMod FD Analog 1 | | | |
| PCAN-MicroMod FD Digital 1/2 | | | |
| PCAN-MicroMod FD ECU | | - | |
| PCAN-MicroMod FD DR CANopen Digital 1 | | | - |
| PCAN-MicroMod FD Kundenspezifische Grundplatine | | - | - |
| Bei Auslieferung aktiver Betriebsmodus |
| Alternativer Betriebsmodus |
| - Nicht unterstützter Betriebsmodus |
| Eigenschaften: |
|
| Voraussetzung: |
|
| Aktivierung: |
|
| Konfiguration: |
|
| Eigenschaften: |
|
| Voraussetzung: |
|
| Aktivierung: |
|
| Konfiguration: |
|
| Eigenschaften: |
|
| Voraussetzung: |
|
| Aktivierung: |
|
| Konfiguration: |
|
| Hinweise: |
|
Verschiedene PCAN-MicroMod FD-Produkte können mit Hilfe unseres kostenfreien Entwicklungspakets für ARM-basierte Produkte frei programmiert werden. Die enthaltenen Programmierbeispiele erleichtern den Einstieg in die Implementierung eigener Lösungen.
Hinweis: In Zukunft soll diese Option auch für weitere PCAN-MicroMod FD-Produkte zur Verfügung stehen.

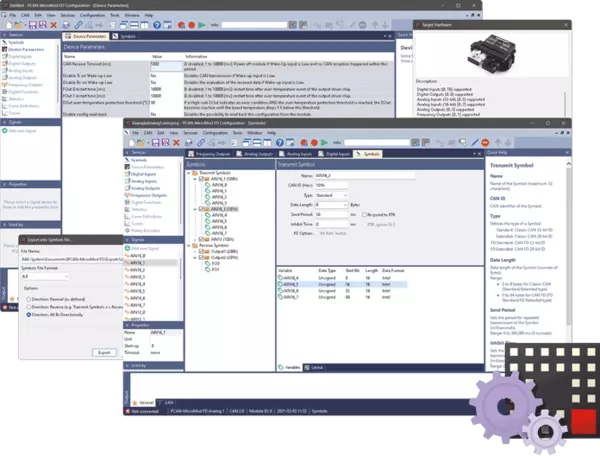

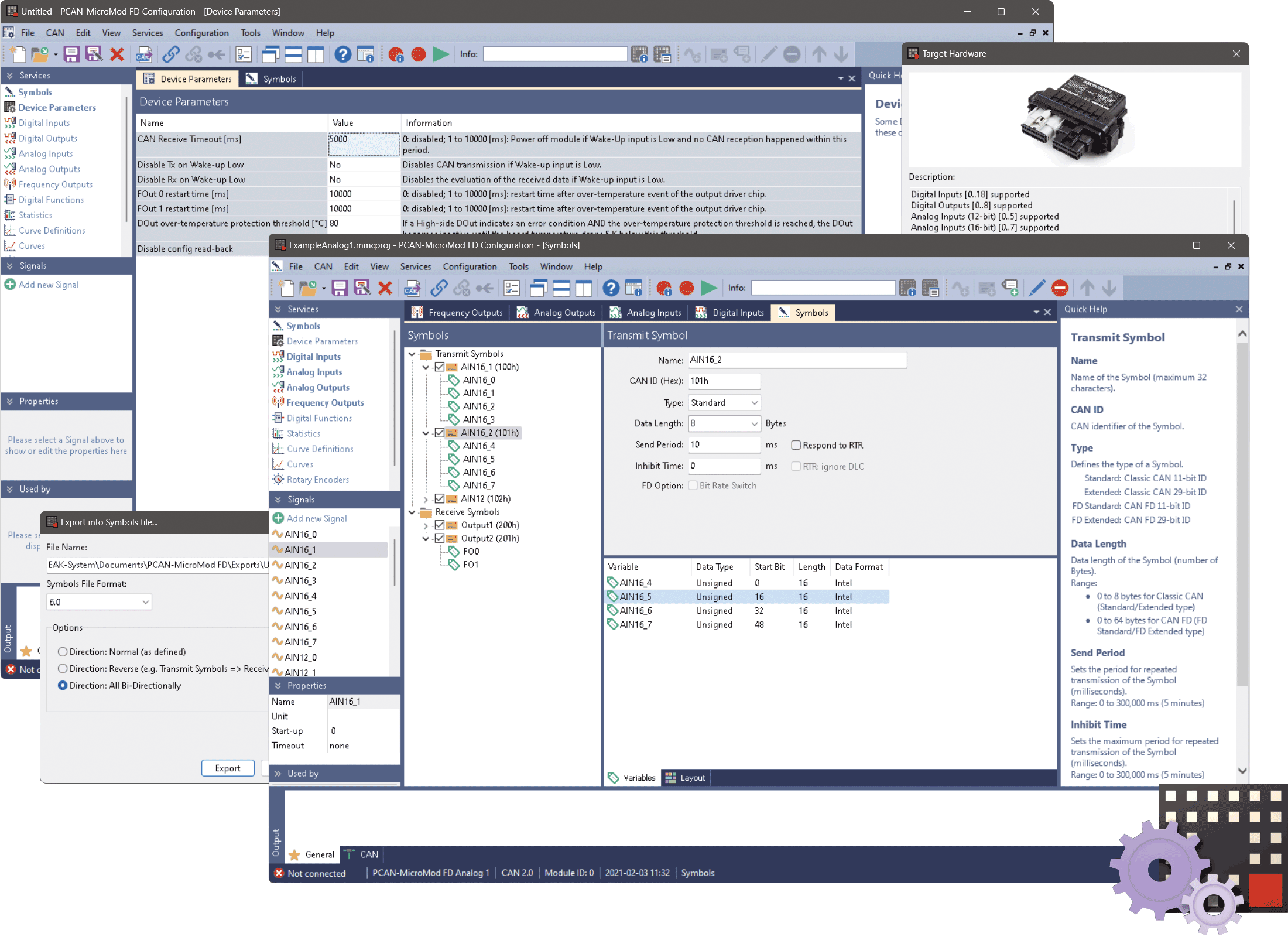

In den Betriebsmodi CAN (FD) und J1939 (FD) erfolgt die Konfiguration der PCAN-MicroMod FD-Produkte mit der frei verfügbaren Windows-Software PCAN-MicroMod FD Configuration. Dabei stehen neben einfachem I/O-Mapping auf CAN-IDs auch Funktionsblöcke zur Verarbeitung der Daten bereit. Die auf dem Computer erstellte Konfiguration wird per CAN-Bus auf das PCAN-MicroMod FD übertragen, welches anschließend als selbstständiger CAN-Knoten läuft. An einem CAN-Bus können mehrere Module unabhängig voneinander konfiguriert werden.
Hinweis: Für die Übertragung einer Konfiguration per CAN wird ein PEAK-CAN-Interface benötigt. Ausführliche Informationen zur Software PCAN-MicroMod FD Configuration und zu deren Konfigurationsmöglichkeiten finden Sie auf der PCAN-MicroMod FD Configuration Webseite.

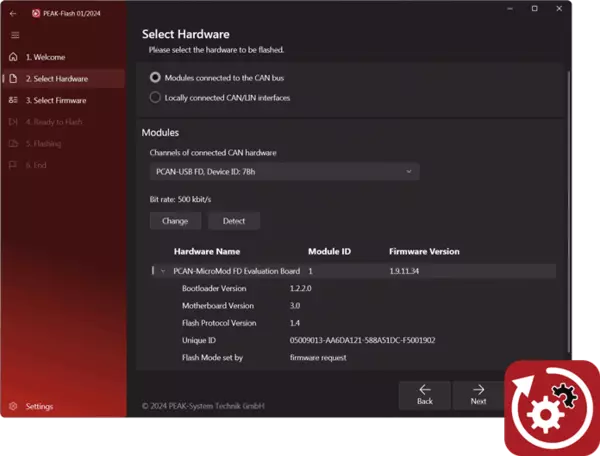

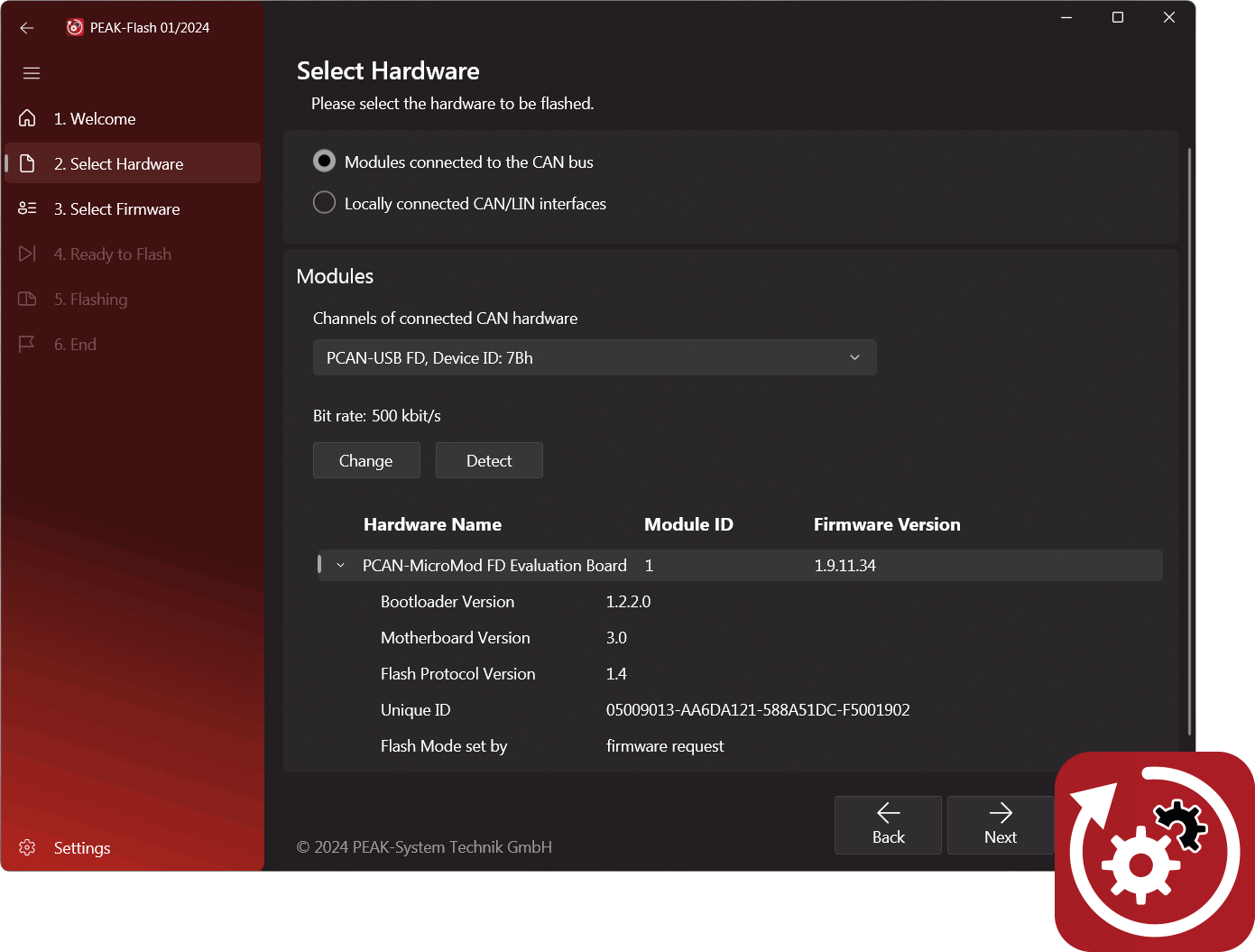

Die Übertragung einer regulären oder einer selbst entwickelten Firmware erfolgt bei PCAN-MicroMod FD-Produkten mit der kostenfreien Windows-Software PEAK-Flash über den CAN-Bus.
PEAK-Flash beinhaltet die aktuelle Version der Standard-Firmware, die für die Betriebsmodi CAN (FD) und CANopen (FD) verwendet wird.
Hinweis: Für die Übertragung einer Firmware per CAN wird ein PEAK-CAN-Interface benötigt. Weitere Informationen zu PEAK-Flash finden Sie auf unserer Website.
